１7：補足の事例練習してみた。
取りたい角Rより、小さなカーブがある立体の対処。
Rをとる前の設定を間違うとテキストと同じようにできない
Rをとっても元の形が残る設定にしておくのを忘れた。
また、Rがうまく取れないときの現れ方が
事例と違って左右非対称に出てきた。
Rを途中で切り取るカーブの作り方が
左右対象になるような工夫がいるのではないか。
上面に切る位置となる線を用意してみたけど
もう少し良いやり方があるだろう。
もとの形状の断面が直線で、水平垂直だから楽なところもある。
いろいろ試さないと実践的でないところも多い。
〜〜〜〜〜
Rhino 6 入門
是枝靖久
ラトルズ
１６：マウスのモデリング
上面のコントロールが難しかった。
サイド面直線なのは変更したい。後でやろう。
角のRの作り方良い・・・けどヒストリーがついてると
底面のRをとったときに角Rの形状がぐちゃぐちゃになる
おそらく、背面の垂直面がほとんどなくなってしまうからだろう。
マウスの切込みのラインはRエンドのラインから抽出すべきでは。
テキストの難しさの都合だとは思うが
あと隙間のエンドにRをつけたい。大きくて0.5Rだけど。
ホイールの位置は数値コントロールしたほうが
工業デザインぽいかも。
レンダリングはあとで研究しなきゃ。
私のマシンだとレンダリングするまでこんなのでも数分かかる。
いつかもっと良いマシンほしいな。
〜〜〜〜〜
とりあえず、一通りやった。もう一つおまけがあるのですが。
〜〜〜〜〜
Rhino 6 入門
是枝靖久
ラトルズ

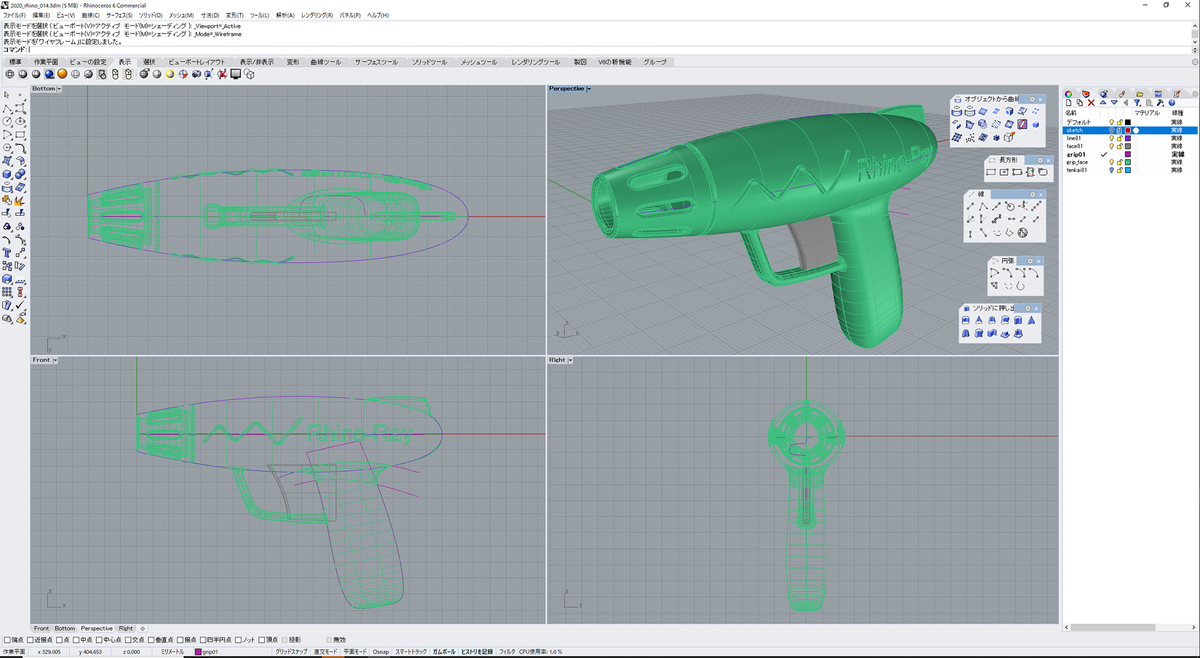

１４：光線銃のモデリング

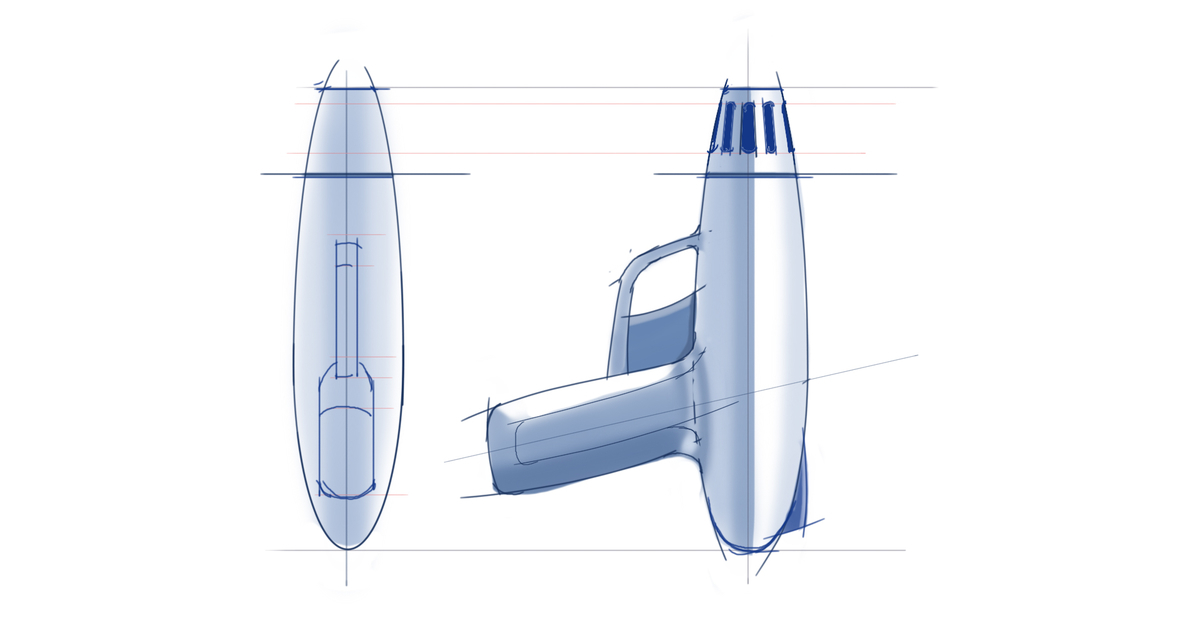

まず、この二面図描くの？？から始まる。
（あ、しまったグリップの陰、逆の方がよかった。）
似たのにしておかないとモデリングが違ってしまう。
が、グリップのあたりの形とかあいまいだし・・・
最後に（専門用語は知らないが）
トリガーのガードの断面が一定なことにえー、と思うくだりがあった。

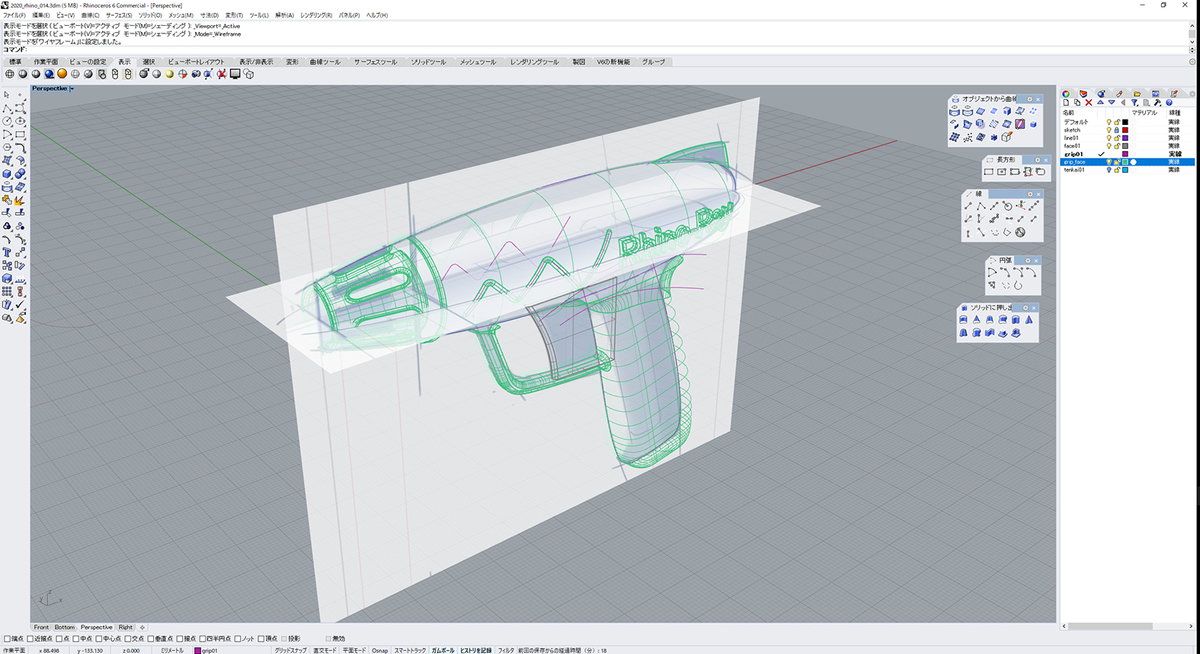

私、でも三面図を描いて3D上に浮かべてつくるの好きです。
なんか不思議とワクワクするんですよね。なんでだろう。
本体の上下が対称でないのか・・・
そして、シルエットのカーブのエンドを合わせるのが難しい。
上下は切るよりもともと違うカーブで作ったほうがいいのでは？と思った。
これも後ろの丸いところも含めてロフトか・・・。
あ、思ったようなガムボールが出てこず困った。
スケールハンドルがX方向だけ出てこなかった。
グリップの断面が1つで
シルエットのカーブを切って
スイープ？？？
もっと形コントロールしたい・・・。
絵のサイドの面のエッジが出ていないし・・・。
テキストとして
あまり複雑にはできないでしょうけども。
しかし、なんといっても
先端の周囲に空いた穴の加工法すごい。
こういうものなのか。
自分で応用できるかわからないが、
使えるようになりたい。
サイドの文字の彫刻、反対側どうしたらいいのだ。
〜〜〜〜〜
Rhino 6 入門
是枝靖久
ラトルズ
１３：シャワーヘッドのモデリング
12でRを取る方法・・・と言っていたらここで出てきた。
角Rをブレンドで作るのは使えるかも
そのRエンドをきれいに作るのは、
16章を参考にしたほうがいいか。
曲面の断面をRで作るのは少し抵抗がある。
あとで変更してみなければ。
ヘッドの形を正面から見たカーブで規定するのも難しい。
面直方向の直線を作るのが簡単でいい。ただ、作る場所が問題。
ヘッドと下の部分をつなぐとき、断面の自動チェーンがうまくいかなかった。
接線連続になっていなかったようで。
最後は下のパーツと結合はしないで別の素材の設定ができるように
したほうがいいんじゃないかとか思いました。
〜〜〜〜〜
Rhino 6 入門
是枝靖久
ラトルズ
スイープはかなり使いそうなので
理解しなければ。
口の部分は1断面なのは無理があって、
サイドビューでの形によってはかなり変な形になります。
取っ手も断面楕円だと物足りないような。
あ、取り付け部の角RもRエンド一定にしたい。
けど難しそう。
〜〜〜〜〜
